数字化转型
在数据需求分析中，需要明确 PDMS 中管道元件类型对应力学分析命令流的
编写方法，包括单元类型、节点的位置、节点坐标形式等。图 5 为直管、弯头的命令
流编写方法。

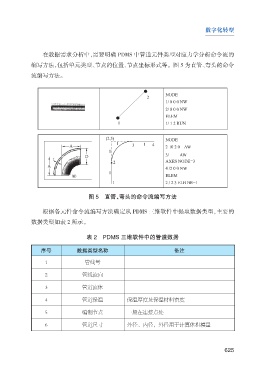

图 5 直管、弯头的命令流编写方法
根据各元件命令流编写方法确定从 PDMS 三维软件中提取数据类型，主要的
数据类型如表 2 所示。
表 2 PDMS 三维软件中的管道数据
序号 数据类型名称 备注
1 管线号
2 管线流向
3 管道流体
4 管道保温 保温厚度及保温材料密度
5 编制节点 一般在连接点处
6 管道尺寸 外径、内径，外径用于计算体积模量
625
